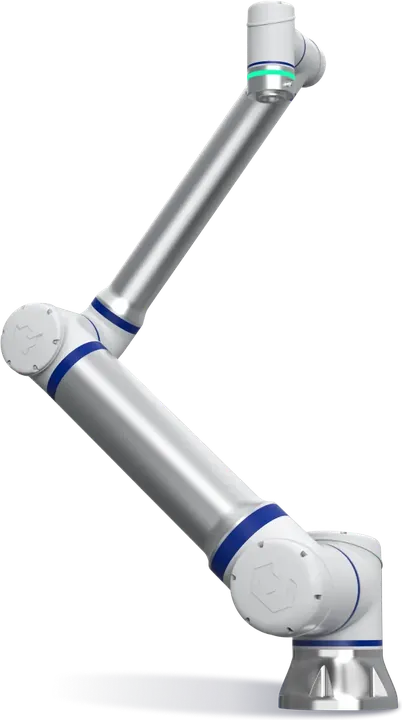

CS530H
โคบอท Elite Robots CS530H รับน้ำหนัก 30 kg ระยะเอื้อม 1,522 mm ความแม่นยำซ้ำ ±0.1mm ดูสเปค ดาวน์โหลดเอกสาร และขอใบเสนอราคาจาก TWT Enterprise
รับน้ำหนัก30 kg
ระยะเอื้อม1,522 mm
ความแม่นยำซ้ำ±0.1 mm
จำนวนแกน5 แกน
น้ำหนักตัวเครื่อง58 kg
มาตรฐาน IPIP65
แขน CS530H จำหน่ายเฉพาะในชุดระบบจัดเรียงพาเลท CP Series
สเปค CS530H
| รุ่น | CS530H |
| จำนวนแกน | 5 แกน |
| รับน้ำหนักสูงสุด | 30 kg |
| ระยะเอื้อมสูงสุด | 1,522 mm |
| ความแม่นยำซ้ำ | ±0.1 mm |
| ความเร็ว TCP สูงสุด | 4.0 m/s |
| น้ำหนักตัวเครื่อง | 58 kg |
| การติดตั้ง | แขวนกลับหัว / ด้านหน้า |
| ฐานติดตั้ง | Ø240 mm |
| กำลังไฟใช้งาน | 600 W |
| คอนเน็คเตอร์ปลายแขน | T1: M8, 8-pin · 0/12/24V; 3A/2A/1A · T2: Ø12.8 mm, 4-pin · 24V; 5A |
| I/O ปลายแขน | 4 config. DI/DO; 1 AI, 1 AO · RS485 |
| มาตรฐานกันฝุ่นกันน้ำ | IP65 (เลือกได้ IP68) |
| อุณหภูมิใช้งาน | -10 ~ 50°C |
| ความชื้น | <90% (ไม่มีหยดน้ำเกาะ) |
| ฟังก์ชันความปลอดภัย | 31 safety functions (SF01-SF30 PL d Cat. 3; SF31 PL b Cat. 1) |
| มาตรฐาน/การรับรอง | ISO 13849, ISO 10218, ISO/TS 15066 · UL, CE, KCs · ISO 14644 cleanroom class 5, RoHS · SEMI-S2 |
| วัสดุ | Aluminum, steel, plastic, rubber |
| ความยาวสาย | 5.5 m (optional 1.5 m, 3 m, 8 m; extensions up to 10 m) |
| การเขียนโปรแกรม | Python script, graphical UI, free-drive / offline programming |
ที่มาของข้อมูล: Elite Robots CS Cobots, CP & CW Series 2026 v3.2. สเปคจากเอกสารผู้ผลิตฉบับล่าสุดที่ TWT ได้รับ ค่าอาจเปลี่ยนตามรุ่นปีผลิต โปรดยืนยันกับทีมขายก่อนสั่งซื้อ
ระยะหมุน ความเร็ว และแรงบิดแต่ละแกน
| แกน | ระยะหมุน | ความเร็วสูงสุด |
|---|---|---|
| J1 | ±360° | 125°/s |
| J2 | ±360° | 125°/s |
| J3 | ±360° | 150°/s |
| J4 | ||
| J5 | 210°/s | |
| J6 | ±360° | 210°/s |
ตู้ควบคุมและ Teach pendant
| รายการ | Standard AC | DC Mini |
|---|---|---|
| รุ่น | ERB3C300 / ERB3C600 / ERB3C2K0 | ERB1C600ME-Mini |
| I/O | 16 × DI (PNP/NPN switch), 16 × DO; 8 × CI (PNP/NPN switch), 8 × CO; 2 × AI, 2 × AO, 4 × high-speed DI | 8 × DI, 8 × DO; 8 × CI (PNP/NPN switch), 8 × CO; 2 × AI, 2 × AO |
| ไฟเลี้ยง I/O | 24V/2A | 24V/2A |
| การสื่อสาร | Ethernet TCP/IP, UDP, Modbus TCP/RTU, RS485/RS232, Profinet slave, Ethernet/IP slave, CCLink slave (optional) | Ethernet, Profinet slave, Ethernet/IP slave, FINS TCP, Modbus TCP/RTU, RS485, CCLink slave (optional) |
| ขนาด | 505 × 447 × 257 mm | 164.2 × 130 × 72 mm |
| มาตรฐาน IP | IP44 | IP20 |
| น้ำหนัก | 13 kg (CS63/CS66/CS612) · 15 kg (CS620/CS625/CS530H) | 1.5 kg |
| ไฟเข้า | 100-240 VAC, 50-60 Hz | 45~55 VDC |
| อุณหภูมิใช้งาน | ERB3C300/ERB3C2K0: 0~50°C · ERB3C600: -10~50°C | -10~50°C |
| ความชื้น | 90% | 90% |
Teach pendant
| รุ่น | ERP500 (standard) / ERP500S (optional, 3-position enable key) |
| หน้าจอ | 10.1" 1280 × 800 |
| ขนาด | 304 × 169 × 93 mm |
| ปุ่มควบคุม | 12 motion-control buttons, 2 speed buttons, rear free-drive button |
| มาตรฐาน IP | IP54 |
| น้ำหนัก | 0.96 kg |
| ความยาวสาย | 5.5 m |
| อุณหภูมิใช้งาน | -10~50°C |
ดาวน์โหลดเอกสาร
คำถามที่พบบ่อย
CS530H รับน้ำหนักได้เท่าไร
รับน้ำหนักสูงสุด 30 kg รวมหัวจับหรือเครื่องมือปลายแขน ระยะเอื้อมสูงสุด 1,522 mm
CS530H กันฝุ่นกันน้ำระดับไหน
IP65 (optional IP68)
ขอราคา CS530H ได้อย่างไร
กรอกแบบฟอร์มขอใบเสนอราคาในหน้านี้ หรือแอด LINE @TWTROBOT ทีมขายจะส่งใบเสนอราคาให้
