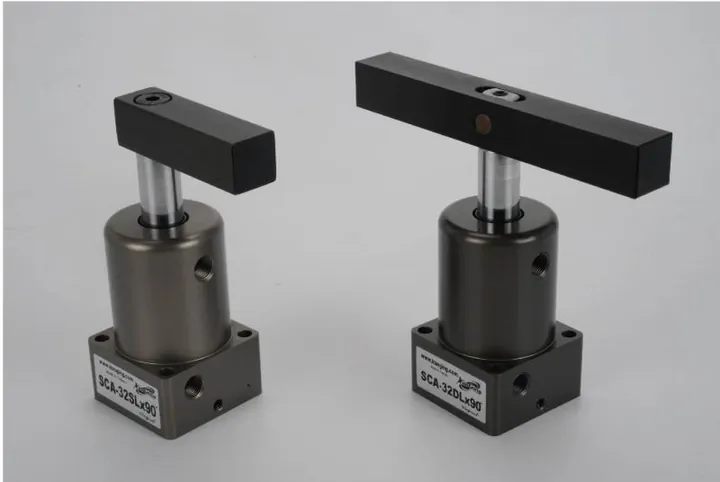

SCA Swing Clamp Air Cylinder
อุปกรณ์เสริม SCA Swing Clamp Air Cylinder รุ่น SCA-25, SCA-32, SCA-40, SCA-50 ดูสเปค ดาวน์โหลดเอกสาร และขอใบเสนอราคาจาก TWT Enterprise
สเปค SCA Swing Clamp Air Cylinder
| รายการ | SCA-25 | SCA-32 | SCA-40 | SCA-50 | SCA-63 |
|---|---|---|---|---|---|
| Bore of cylinder | φ25 | φ32 | φ40 | φ50 | φ63 |
| Piston rod diameter | φ14 | φ16 | φ16 | φ20 | φ20 |
| Swing stroke | 9 | 11 | 11 | 13 | 13 |
| Clamping stroke | 12 | 14 | 14 | 17 | 17 |
| Pressure area (pull / push) | 3.31 / 4.91 | 6.03 / 8.04 | 10.56 / 12.57 | 16.49 / 19.63 | 28.03 / 31.17 |
| Theoretical clamping force @ 6 kg/cm² | 20 | 36 | 63 | 99 | 168 |
ข้อมูลทั่วไป
| ของไหลที่ใช้ | Filtered compressed air |
| แรงดันใช้งานสูงสุด | 10 kg/cm² |
| ช่วงแรงดันใช้งาน | 1-7 kg/cm² |
| ทิศทางการหมุน | R: clockwise · L: counter-clockwise · N: 0° no swing |
| มุมหมุน | Standard 90°, optional 45° / 60° |
| การทำงาน | Double acting |
| แบบแขนกด | S1 single standard tooth · S2 single standard no tooth · S3 extended · D1 double standard · D2 double extended (default when not specified: S2, 90°) |
ที่มาของข้อมูล: ข้อมูลสินค้าของ TWT Enterprise. สเปคจากเอกสารผู้ผลิตฉบับล่าสุดที่ TWT ได้รับ ค่าอาจเปลี่ยนตามรุ่นปีผลิต โปรดยืนยันกับทีมขายก่อนสั่งซื้อ
คำถามที่พบบ่อย
ขอราคา SCA Swing Clamp Air Cylinder ได้อย่างไร
กรอกแบบฟอร์มขอใบเสนอราคาในหน้านี้ หรือแอด LINE @TWTROBOT ทีมขายจะส่งใบเสนอราคาให้
